系统结构

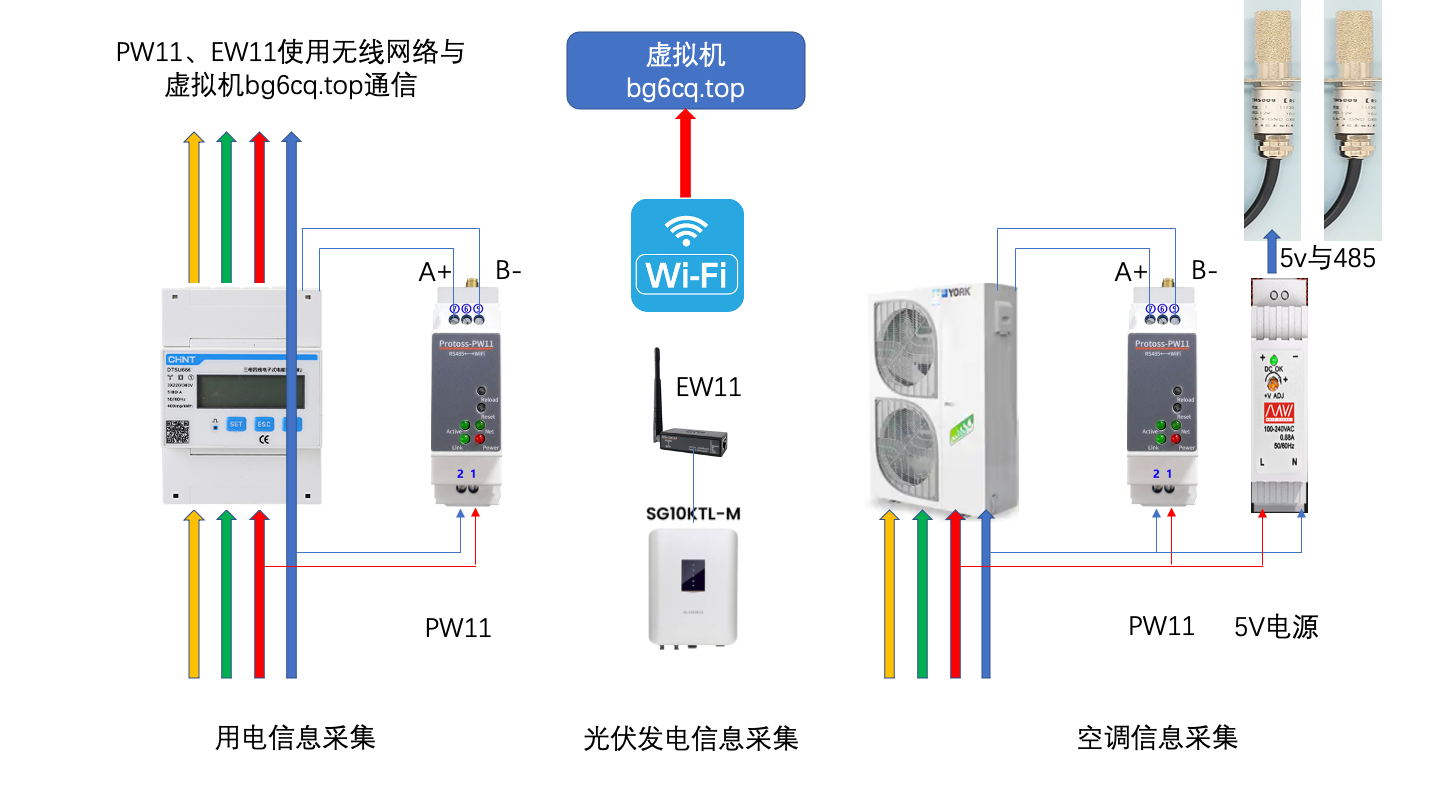

系统连接图如下：

主要部件和功能：

3相电表 DTSU666 用电计量，提供电压、电流、功率、能耗等信息。

汉枫RS485转WIFI PW11-H 将RS485设备通过WiFi网络与服务器互通。
2台PW11-H分别采集3相电表和空调室外机信息。

汉枫RS485转WIFI EW11-A 将RS485设备通过WiFi网络与服务器互通。
采集光伏发电阳光电源逆变器信息。

明纬导轨电源5v 温湿度传感器供电。

振来THS009温湿度传感器采集空调室外机进风、出风温湿度信息。

ESP32和米家蓝牙温度计2 采集室内温湿度信息。

3相电表 DTSU666	用电计量，提供电压、电流、功率、能耗等信息。
汉枫RS485转WIFI PW11-H	将RS485设备通过WiFi网络与服务器互通。 2台PW11-H分别采集3相电表和空调室外机信息。
汉枫RS485转WIFI EW11-A	将RS485设备通过WiFi网络与服务器互通。采集光伏发电阳光电源逆变器信息。
明纬导轨电源5v	温湿度传感器供电。
振来THS009温湿度传感器	采集空调室外机进风、出风温湿度信息。
ESP32和米家蓝牙温度计2	采集室内温湿度信息。
